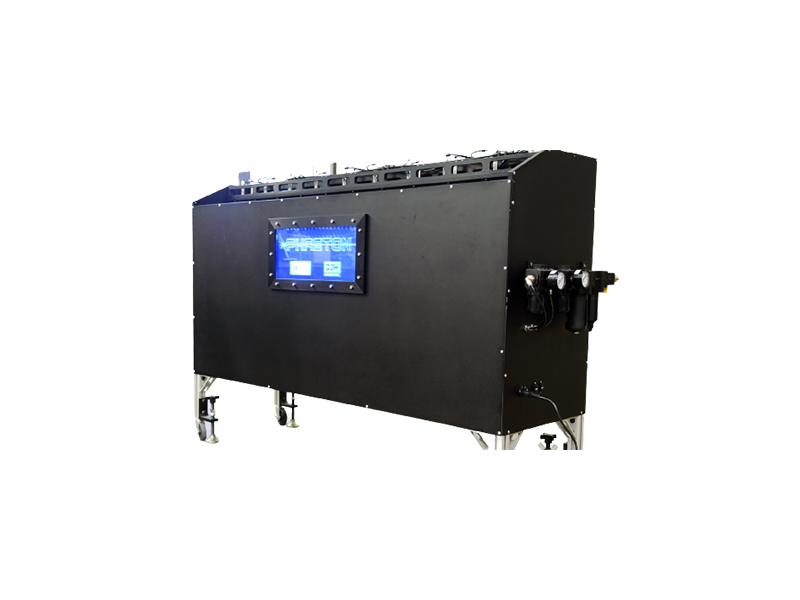

加拿大DJH Phaeton 离线漆膜厚度测量仪

加拿大DJH Phaeton 离线漆膜厚度测量仪

PHAETON是一种直接测量设备。激光从金属基材上烧蚀涂层,产生的烧蚀点由高精度的激光位移传感器测量,每秒能够进行49000次测量,最大分辨率为0.03μm。

Phaeton是世界级快速、准确的实验室质量的漆膜厚度测量仪器。它非常容易使用,不需要特殊的操作技能且非常可靠。在1000毫米宽的样品上,Phaeton™可以在5秒内对全宽的样品进行1000次测量,快速有效地提供完整的涂层轮廓图。对背面/反面涂层的测量只需简单地翻转样品,再过5秒或更短的时间内就可以显示完整的背面轮廓。没有其他仪器能做到这样的精确度和速度,而且对不同类型的涂层、涂层颜色或基材类型没有任何校准要求。将Phaeton™放置在CPL的出口剪切/检查站附近,可以在几秒钟内提供完整的带材宽度测量,在涂布机房外安装一个可选的第二台显示器,给操作人员提供即时反馈,以便对检测到的任何问题作出快速反应。


Phaeton™ + 彩色扫描——这个强大的新选项使您能够在几秒钟内在整个样本宽度上提供高精度颜色测量。市场上没有其他设备可以为您提供如此快速和准确的漆膜厚度曲线和全幅色彩测量。


简单的操作原理


PHAETON是一种直接测量设备。激光从金属基材上烧蚀涂层,产生的烧蚀点由高精度的激光位移传感器测量,每秒能够进行49000次测量,最大分辨率为0.03μm。


快速、准确、简单


  • 测量全宽的样品到1250mm。可以通过将面板切成两半并使用缝合功能创建一个单个轮廓测量来测量更长的样品。
  • 约5秒内完成测量
  • 用户可编程测量间距
  • 测量从3.5μm到220μm厚的涂层
  • 准确地测量纹理和皱纹涂层,并能表征这些表面处理的峰谷深度和间距
  • 按下按钮就可以测量全宽的轮廓
  • 即时发现涂布机设置的故障,包括:失去平衡的涂布机、涂布辊变形——正凸度或负
  • 凸度、找出非最佳的辊子轮廓——例如局部凸脊或凹谷
  • 测量精度/重现性可达0.2μm
  • 表面粗糙度测量


PHAETON™ + 彩色扫描


PHAETON™ + 彩色扫描不仅可以通过比较识别参考颜色,还可以通过颜色空间中的坐标清楚地识别个别颜色。凭借其非常高的测量速度,PHAETON+彩色扫描选项适用于需要对颜色和色调进行非常精确的检查的应用。


颜色测量特性

  • 测量速度:最大2 kHz
  • 非接触测量
  • 测量精度 ΔE ≤ 0.08 (5nm)
  • 色彩空间:XYZ;L*a*b*;L* u* v*
  • 参考色:15个示教光谱
  • 可调节的光源:A,C,D65,D50,D75,E,F4,F7,F11
  • 标准观察者:2°, 10° (可调)


规格参数

Phaeton™有两种标准尺寸,分别为1000mm(39英寸)和1250mm(49英寸)。也可根据需要定制尺寸。


尺寸(1250型):1650mm x 550mm x 1200mm(长x宽x高),带支架。无支架(高)600mm

电源:110至240 VAC 50/60Hz 自动感应

机器需要一个抽风机(不包括),至少800CFM。


补充说明

  • 建议接入互联网
  • 计算机硬件:基于Windows的PC。规格如有变化,恕不另行通知。
  • 涂布室有一个额外的远程监控器,可作为附加选项。
  • 一年保修
