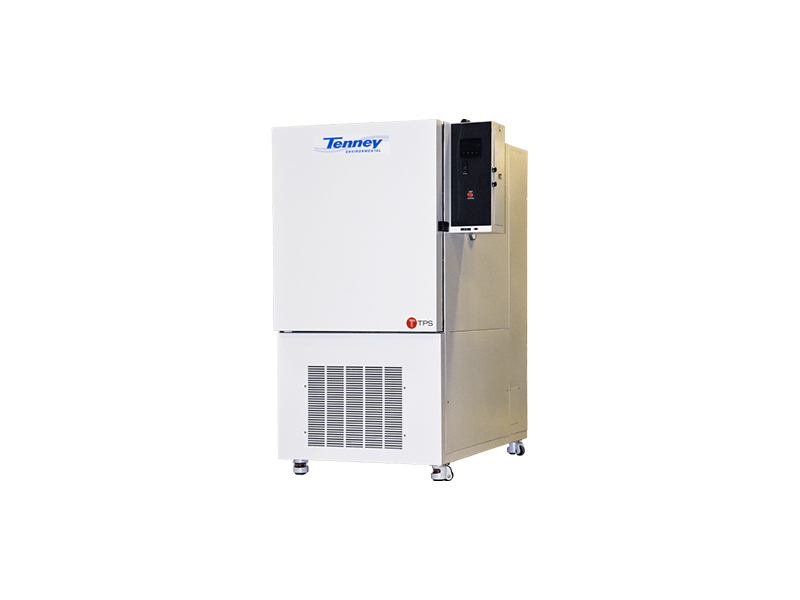

TENNEY TC SERIES CYCLING TEST CHAMBERS
TC系列环境循环进入式测试箱可作为仅温度箱或温度/湿度箱提供。Tenney TC系列循环测试箱具有优化性能的设计功能，例如带有电加热系统和机械制冷系统的大容量水平向下空气循环系统。选择湿度选项时，将使用蒸汽注入式加湿系统来调节产品。可以将附加功能添加到Tenney TC循环测试箱中以增强设备。自1932年以来，Tenney工程部继续在加热、冷却和加湿方面结合最新技术，以满足行业中最严格的要求。
设备
仅温度
温湿度
单级和级联制冷系统
性能
温度范围：-68°C至+ 180°C
湿度范围：在+ 20°C至+ 85°C的干球温度范围内，相对湿度为20％至95％，露点限制在5°C。
控制：±1.0°C和±5％RH
优点
坚固的设计可提供一致的、可靠的、可重复的结果，从而提高生产率
专为长使用寿命和热完整性而设计
特征
Watlow F4T温度控制器
风冷或水冷制冷
购买了湿度选件的固态湿度传感器
铂电阻温度检测器
重型调平脚轮
镍铬丝空气加热器
固态压力开关
备用安全温度保险丝
腔室排气口
选项
RS 232或RS485通讯
5加仑水箱*
湿水循环系统*
水软化剂*
外部干燥机，湿度低至5％*
附加端口
检视视窗
室内照明
搁板，可调节和可移动
自动CO2或LN2冷却增压系统
增压加热系统
GN2吹扫系统
记录仪器
TempGard IV过热保护
NIST校准
Tenney Environmental提供ISO认可的校准服务
17025标准
额外的工程设计可订购自定义配置
*仅湿度模型
Watlow F4T温度控制器
带有INTUITION温度过程控制器的Watlow F4T温度控制器结合了模块化I / O控制器的灵活性和一流的易用性。
特征
4.3英寸彩色触摸屏，带有高分辨率图形用户界面
1至4个控制回路，采用TRU-TUNE +自适应控制算法，可控性强
具有实时时钟和备用电池的40种上升和均热曲线。
以太网Modbus TCP连接
高速USB 2.0主机端口
模块化设计，提供多种类型的现场可插拔模块，以实现最大的灵活性和最容易的兼容性
数据记录功能
图形趋势图
TPS在设备的前控制面板上提供了面板安装的USB和以太网端口
具体参数
型号 | TC10S | TC10C | TC10RS | TC10RC | TC20S | TC20C | TC20RS | TC20RC | TC30S | TC30C | TC30RS | TC30RC | TC40S | TC40C | TC40RS | TC40RC | TC64S | TC64C | TC64RS | TC64RC |
立方英尺 | 10 | 20 | 30 | 40 | 64 | |||||||||||||||
公升 | 283 | 566 | 850 | 1132 | 1812 | |||||||||||||||
工作空间 | 24"×26"×28" 609mm × 660mm × 711mm | 30" x 32" x 36" 762 mm x 812 mm x 914 mm | 36" x 40" x 36" 914 mm x 1016 mm x 914 mm | 40" x 44" x 40" 1016 mm x 1117 mm x 1016 mm | 48" x 48" x 48" 1219 mm x 1219 mm x 1219 mm | |||||||||||||||
外部尺寸 | 34" x 59" x 75" 863 mm x 1498 mm x 1905 mm | 40" x 65" 78" 1016 mm x 1651 mm x 1981 mm | 55" x 73" x 78" 1397 mm x 1854 mm x 1982 mm | 59" x 78.5" x 82" 1499 mm x 1994 mm x 2083 mm | 67.5" x 83" x 90" 1473 mm x 2109 cm x 2286 mm | |||||||||||||||
约单位重量(磅) | 1295 | 1429 | 1367 | 1531 | 1511 | 1664 | 1596 | 1754 | 1656 | 1864 | 1775 | 2100 | 1831 | 2184 | 1951 | 2296 | 2308 | 2653 | 2420 | 2765 |
冷却速率(空箱) | ||||||||||||||||||||
180 C 至 -65°C | 87(2.7) | 87(2.7) | 133(1.7) | 133(1.7) | 163(1.4) | 163(1.4) | 192(1.2) | 192(1.2) | 253(0.9) | 253(0.9) | ||||||||||
125 C至 -35°C | 45(3.6) | 45(3.6) | 64(2.5) | 64(2.5) | 76(2.1) | 76(2.1) | 91(1.7) | 91(1.7) | 130(1.1) | 130(1.1) | ||||||||||
85 C至 -20°C | 27(3.9) | 27(3.9) | 40(2.6) | 40(2.6) | 48(2.1) | 48(2.1) | 65(1.5) | 65(1.5) | 108(0.8) | 108(0.8) | ||||||||||
85 C至 -40°C | 36(3.3) | 36(3.3) | 54(2.2) | 54(2.2) | 65(1.8) | 65(1.8) | 78(1.5) | 78(1.5) | 119(0.9) | 119(0.9) | ||||||||||
室温至 -40°C | 18(3.4) | 18(3.4) | 27(2.2) | 27(2.2) | 34(1.8) | 34(1.8) | 42(1.5) | 42(1.5) | 61(0.9) | 61(0.9) | ||||||||||
室温至 -68°C | 48(1.8) | 48(1.8) | 79(1.1) | 79(1.1) | 102(0.8) | 102(0.8) | 216(0.7) | 216(0.7) | 216(0.4) | 216(0.4) | ||||||||||
加热速率(空箱) | ||||||||||||||||||||
-65°C 至 180°C | 50(4.7) | 50(4.7) | 77(3) | 77(3) | 101(2.3) | 101(2.3) | 122(1.9) | 122(1.9) | 181(1.1) | 181(1.1) | ||||||||||
-20°C 至 85°C | 22(4.8) | 22(4.8) | 31(3.2) | 31(3.2) | 39(2.6) | 39(2.6) | 48(2.1) | 48(2.1) | 68(1.3) | 68(1.3) | ||||||||||
-40°C 至 85°C | 25(4.8) | 25(4.8) | 37(3.2) | 37(3.2) | 45(2.6) | 45(2.6) | 55(2.2) | 55(2.2) | 78(1.4) | 78(1.4) | ||||||||||
-35°C 至室温 | 12(5) | 12(5) | 17(3.4) | 17(3.4) | 21(2.8) | 21(2.8) | 25(2.3) | 25(2.3) | 37(1.4) | 37(1.4) | ||||||||||
-68°C 至室温 | 18(5) | 18(5) | 26(3.4) | 26(3.4) | 30(2.8) | 30(2.8) | 40(2.3) | 40(2.3) | 55(1.4) | 55(1.4) | ||||||||||
荷载能力 | ||||||||||||||||||||
荷载 瓦特 @ - 18°C | 960 | 1360 | 960 | 1360 | 930 | 1320 | 930 | 1320 | 890 | 1275 | 890 | 1275 | 500 | 1000 | 500 | 1000 | 450 | 965 | 450 | 965 |
荷载 瓦特 @ - 40°C | 1120 | 1120 | 1065 | 1065 | 1000 | 1000 | 920 | 920 | 850 | 850 | ||||||||||
荷载 瓦特 @ - 54°C | 880 | 880 | 800 | 800 | 750 | 750 | 600 | 600 | 500 | 500 | ||||||||||
通用规格 | ||||||||||||||||||||
温度均匀性 | ±2°C @ 65°C | |||||||||||||||||||
温度控制 | 稳定后±1.0°C | |||||||||||||||||||
标准温度范围 | 单箱(S,RS型号)-35°C至180°C 层叠(C,RC型号)-68°C至180°C | |||||||||||||||||||
可选的温度 | 单箱(S型号)-35℃至200℃ 单箱(RS型号)-35℃至180℃ 层叠(C型号)-73℃至200℃ 层叠(RC型号)-73℃至180℃ | |||||||||||||||||||
湿度范围 | (仅RS,RC型号)在20°C到85°C的干球范围内，在5°C露点的限制下，20%到95% | |||||||||||||||||||
控制公差 | 温度:±1℃。湿度:±5% RH稳定后 | |||||||||||||||||||
空气流量 | 250 CFM | |||||||||||||||||||
热容 | 3 KW | |||||||||||||||||||
加湿能力 | 1.5KW (仅RS,RC型号) | |||||||||||||||||||
制冷 | 单箱(S,RS型号)2 HP 层叠(C,RC型号)(2)2 HP | |||||||||||||||||||
冷凝 | 风冷或水冷 | |||||||||||||||||||
隔绝热 | 单箱(S,RS型号)15,000 BTUH 层叠(C,RC型号)24,000 BTUH | |||||||||||||||||||
单个架子负载 | 均匀分布100磅(最大箱体负载包括货架和地板负载不超过400磅) | |||||||||||||||||||
最大货架数 | 6 | |||||||||||||||||||
分贝 | 小于78 dBa，离工作室3英尺，离地板5英尺的直线距离 | |||||||||||||||||||
工作室间距 | 每一边18" / 458毫米 | |||||||||||||||||||
地板额定载荷 | 200磅均匀分布，无集中负载 | |||||||||||||||||||
电力需求 | ||||||||||||||||||||
电力 | 208V - 230V 1PH 60HZ | |||||||||||||||||||
Amp - 熔断 | 40 | 60 | 50 | 60 | 40 | 60 | 50 | 60 | 40 | 60 | 50 | 60 | 50 | 60 | 40 | 60 | 50 | 60 | ||
安培-负载不足 | 32 | 45 | 40 | 45 | 32 | 45 | 40 | 45 | 32 | 45 | 40 | 45 | 40 | 45 | 32 | 45 | 40 | 45 | ||
电力 | 460V - 1PH 60HZ | |||||||||||||||||||
Amp - 熔断 | 20 | 30 | 30 | 30 | 20 | 30 | 30 | 30 | 20 | 30 | 30 | 30 | 30 | 30 | 20 | 30 | 30 | 30 | ||
安培-负载不足 | 16 | 23 | 20 | 23 | 16 | 23 | 20 | 23 | 16 | 23 | 20 | 23 | 20 | 23 | 16 | 23 | 20 | 23 | ||
